Model OSI dan TCP/IP

A. Pengantar dan Dasar Teori

OSI layer

Sumber: grupoaranea8

🧠 Sejarah Perkembangan Model OSI

Menurut Wikipedia (2025), model OSI pertama kali dipresentasikan oleh Hubert Zimmermann pada tahun 1978 dalam sebuah konferensi internasional di Washington D.C. Model ini kemudian menjadi standar internasional melalui dokumen ISO 7498 yang dirilis pada 1984. Model OSI dirancang oleh ISO (International Organization for Standardization) dan CCITT (sekarang ITU-T) untuk menyatukan protokol komunikasi jaringan dari berbagai vendor agar saling kompatibel.

Menurut DataDome (2025), pengembangan model OSI dimulai pada tahun 1977, sebagai respon atas keragaman sistem komunikasi seperti ARPANET, SNA (IBM), dan CYCLADES. ISO menyusun struktur referensi tujuh lapis untuk memudahkan deskripsi sistem komunikasi terbuka. Draft pertama dirilis pada 1980 sebelum akhirnya difinalisasi dan diratifikasi sebagai standar pada 1984.

Menurut Dev.to (2025), motivasi awal pembuatan OSI adalah untuk menciptakan kerangka kerja universal dalam komunikasi jaringan. Pertemuan penting para insinyur ISO terjadi di Sydney tahun 1977, di mana konsep awal dikembangkan. Presentasi formal oleh Hubert Zimmermann dilakukan pada tahun 1978, dan pada tahun 1983, dua versi model (dari ISO dan CCITT) digabungkan menjadi satu standar yang kemudian ditetapkan secara resmi pada tahun 1984.

Dari ketiga pendapat tersebut dapat disimpulkan Model OSI mulai dirancang sejak tahun 1977 oleh ISO dan CCITT, sebagai tanggapan atas keragaman sistem komunikasi yang tidak kompatibel satu sama lain. Hubert Zimmermann mempresentasikan model awal pada 1978, dan versi standarnya dirilis sebagai ISO 7498 pada 1984. Walau dalam implementasi praktis lebih banyak digunakan model TCP/IP, OSI tetap menjadi acuan utama dalam teori dan pembelajaran jaringan komputer.

Sejarah Perkembangan Model TCP/IP

Menurut Wikipedia (2025), pengembangan TCP/IP berawal dari dua peneliti DARPA, yaitu Vinton Cerf dan Bob Kahn, sejak awal 1970-an. Penelitian mereka menciptakan konsep untuk menghubungkan berbagai jaringan yang tidak kompatibel menjadi internet. TCP/IP baru menjadi protokol resmi ARPANET ketika Departemen Pertahanan Amerika Serikat (DoD) mengadopsinya secara hukum pada Maret 1982, dan migrasi lengkap dari protokol lama (NCP) ke TCP/IP resmi dianggap selesai pada 1 Januari 1983 (menggantikan NCP di ARPANET).

Menurut Internet Society - Final Report (2016), sebelum tahun 1983 sistem ARPANET dan jaringan militer lainnya menggunakan Network Control Protocol (NCP). Hanya setelah DoD menjadikan TCP/IP sebagai standar pada tahun 1982, jaringan-jaringan ini melakukan cutover pada tanggal 1 Januari 1983, yang sering disebut sebagai "flag day"—sejak saat itu TCP/IP menjadi satu-satunya protokol yang diizinkan di ARPANET.

Menurut TCPIP.Training (2025), penelitian awal protokol ini dilakukan oleh Cerf dan Kahn sejak musim semi 1973, dengan dokumen teknis yang menjadi awal formalisasi adalah RFC 675 (terbit Desember 1974), dikembangkan di Stanford bersama beberapa institusi lain. Uji coba jaringan trans-Atlantik antara Stanford, University College London, dan Norwegia dilakukan pada tahun 1978–1979. Pada tahun 1975, sistem prototype TCP/IP telah menghubungkan dua jaringan berbeda, dan berbagai versi TCP/IP (v1 sampai v4) dikembangkan sebelum digunakan luas pada tahun 1983.

Dari ketiga pendapat tersebut dapat disimpulkan Model TCP/IP mulai dirancang pada awal tahun 1970-an oleh Vint Cerf dan Bob Kahn, yang menyusun protokolnya dalam bentuk RFC 675 pada Desember 1974. Setelah melalui sejumlah pengujian dan implementasi prototype (tahun 1975–1978), TCP/IP akhirnya ditetapkan resmi sebagai standar oleh DoD pada Maret 1982, dan di aktifkan penuh pada 1 Januari 1983—menggantikan NCP sebagai protokol utama jaringan ARPANET. Protokol ini menjadi landasan komunikasi internet global hingga sekarang.

Tujuan dan Fungsi Model Referensi Jaringan (OSI & TCP/IP)

Menurut Wikipedia – OSI Model (versi terakhir diakses Juli 2024), model OSI adalah kerangka konseptual resmi dari ISO yang "menyediakan basis umum untuk koordinasi pengembangan standar demi interkoneksi sistem". Fungsi utamanya adalah menyederhanakan dan menyematisasi komunikasi data agar teknisi dari vendor atau tahun generasi berbeda dapat memahami dan membuat jaringan yang kompatibel. Dengan membagi fungsi komunikasi menjadi tujuh lapis tertutup, OSI memungkinkan:

• Abstraksi dan interoperabilitas direktif-protokol, artinya sebuah perangkat lunak yang dirancang untuk bekerja di lapisan aplikasi tidak perlu tahu detail fisik atau tautan lapisan bawahnya.

• Pengembangan terstruktur, di mana setiap lapis dapat dikembangkan atau diperbarui secara independen asalkan antarmuka antar lapis tetap konsisten.

• Identifikasi dan pemecahan masalah: jika terjadi gangguan, penyelesaiannya dapat dibatasi dalam domain lapisan tertentu tanpa harus membongkar seluruh tumpukan protokol.

Menurut GeeksforGeeks – "Why Does the OSI Reference Model Matter?" (23 Juli 2025), meskipun model TCP/IP lebih populer dalam implementasi nyata, OSI tetap relevan sebagai fondasi pemahaman teknis. OSI membantu membangun:

• Kemampuan deteksi ancaman sepanjang jalur komunikasi dengan batas lapisan yang jelas,

• Penerapan kontrol keamanan dan akuntabilitas data yang berbasis lapisan,

• Integrasi berbagai standar TI seperti ITIL dan ISO 27000, dengan OSI sebagai titik acuan umum.

Menurut Wikipedia – Internet Protocol Suite (edisi terakhir diakses Juli 2025), model TCP/IP dikembangkan oleh DARPA (AS) untuk kebutuhan komunikasi militer dan kelak menjadi tulang punggung Internet. Tujuan utamanya adalah menyediakan "komunikasi data end-to-end yang menjelaskan bagaimana data dijadikan paket, diberi alamat, dikirimkan, dirutekan, dan diterima".

Secara fungsional, TCP/IP menyediakan:

• Framework protokol yang terstruktur berdasarkan fungsi, dengan empat lapisan abstraksi—dari akses jaringan hingga aplikasi—sehingga interoperabilitas dan skalabilitas tinggi.

• Prinsip end-to-end: sejumlah logika pengiriman dan pemeliharaan kualitas (QoS) ditempatkan di ujung jaringan (host), sementara jaringan itu sendiri tetap sederhana dan tangguh.

• Fleksibilitas protokol, di mana lapisan dapat diadaptasi atau diperluas (contoh: HTTP, QUIC), selama lapisan bawah (IP, Ethernet, Wi-Fi) tetap kompatibel.

Dari ketiga pendapat tersebut dapat disimpulkan Model referensi jaringan bertujuan dan berfungsi sebagai berikut:

• Standarisasi fungsi jaringan tanpa terikat pada protokol tertentu, agar perangkat dan sistem dari produsen berbeda dapat berkomunikasi.

• Pemisahan fungsi yang jelas—baik lapisan OSI maupun TCP/IP—untuk mempermudah pengembangan, troubleshooting, dan inovasi.

• Mempermudah keamanan, audit, dan kompatibilitas lintas sistem/frekuensi waktu, karena setiap lapisan punya tanggung jawab terpisah.

• Penerapan konsep desain komunikasi modern: OSI menetapkan model konseptual umum, sementara TCP/IP memberikan kerangka protokol praktis yang telah terbukti di lapangan.

🧠 Perbedaan Konseptual Antara Model OSI dan TCP/IP

OSI and TCP

Sumber: pinimg.com

Menurut Wikipedia (2025), model OSI dibangun sebagai kerangka teoretis independen protokol dengan tampilan hierarki vertikal berlapis tujuh (7-layer). OSI menekankan isolasi fungsi—seperti lapisan Sesi, Presentasi, dan Aplikasi secara terpisah—sehingga makin cocok untuk pendidikan, perancangan protokol baru, dan pemecahan masalah jaringan secara terstruktur.

Sebaliknya, model TCP/IP dibuat sebagai model fungsional praktis yang langsung merefleksikan protokol nyata seperti TCP dan IP. Lapisan Application-nya menggabungkan OSI L5–7, Transport, Internet, dan Link secara horizontal, menjadikan implementasi lebih efisien di dunia nyata.

Menurut GeeksforGeeks (2025), kedua model sama-sama menggunakan concept "layered architecture" untuk memudahkan analisis jaringan. Tapi OSI lebih modular dan lengkap, memisahkan Sesi, Presentasi, dan Aplikasi tiap lapisan. Sedangkan TCP/IP mengombinasikan fungsi-fungsi tersebut ke dalam satu lapisan aplikasi, sehingga penyederhanaan struktur memudahkan penerapan namun mengurangi granularitas ketika troubleshooting.

Menurut Fortinet (2024), perbedaan utama juga terletak pada ketergantungan protokol dan arah desain model. OSI bersifat vendor-netral (protokol-agnostik), artinya metode komunikasi belum dipatok oleh protokol tertentu. Sementara itu, TCP/IP secara eksplisit dirancang bersama keluarga protokol (TCP, IP, UDP, dll.), sehingga lebih terikat pada protokol spesifik yang digunakan di internet. Ini membuat TCP/IP lebih cepat diadaptasi, tetapi kurang fleksibel dibanding OSI.

Dari ketiga pendapat tersebut dapat disimpulkan:

• OSI adalah model konseptual ideal berlapis tujuh, bersifat independen protokol, dan cocok digunakan untuk pendidikan, desain, serta analisis jaringan.

• TCP/IP adalah model implementasi nyata berlapis empat, fokus pada efisiensi, protokol nyata, dan telah menjadi basis komunikasi Internet.

Kedua model tidak saling menggantikan, melainkan saling melengkapi. Gunakan OSI untuk memahami konsep dan troubleshooting secara detail, dan TCP/IP saat membahas bagaimana jaringan benar-benar bekerja saat ini.

🧾 Peran Standarisasi dalam Komunikasi Data

Komunikasi data

Sumber: nesabamedia.com

Menurut GeeksforGeeks (23 Juli 2025), standarisasi menyatukan berbagai perangkat dan jaringan dalam satu "bahasa komunikasi" umum. Protokol mengatur bagaimana data dikirim dan diterima, sementara standar memastikan perangkat dari vendor berbeda tetap kompatibel, sehingga komunikasi data bisa berjalan lancar tanpa kegagalan struktur atau format.

Menurut artikel "Network Standardization" di How2Lab (2025), tanpa standar internasional yang disepakati, komunikasi antar sistem akan penuh kesalahan dan tidak dapat diandalkan. Standar jaringan memungkinkan interoperabilitas lintas platform, menurunkan biaya produksi dengan skala besar, meningkatkan adopsi teknologi, dan memberi kerangka kerja untuk pengembangan yang lebih sistematis.

Menurut Mastering Network Standards (Sarah Lee, 10 Juni 2025), standarisasi tidak hanya soal kompatibilitas teknis — tetapi juga menyederhanakan manajemen, troubleshooting, dan keamanan. Dengan standar global (seperti ISO/OSI, IEEE 802, IETF), jaringan menjadi lebih mudah dijaga kinerjanya, diperluas, dan diintegrasikan ke sistem baru secara konsisten.

Dari ketiga pendapat tersebut dapat disimpulkan Standarisasi dalam komunikasi data berfungsi sebagai pondasi utama bagi interoperabilitas global, efisiensi biaya, keamanan, dan skalabilitas. Tanpa standar, perangkat tidak saling mengenal; pengembang tidak bisa berinovasi; dan masalah operasi sering tersebar tanpa batas lapisan. Singkatnya: standar membuat jaringan kompleks menjadi tertata, seragam, dan dapat diandalkan.

B. Struktur dan Fungsi Lapisan OSI

Lapisan 1 – Physical Layer (Lapisan Fisik)

layer pertama OSI

Sumber: grandmetric.com

Menurut Wikipedia (2025) Lapisan Fisik merupakan lapisan paling dasar dalam model OSI yang bertugas mengatur transmisi bit mentah antar perangkat melalui media fisik. Lapisan ini bertanggung jawab untuk mengkonversi data digital menjadi sinyal listrik, cahaya, atau gelombang radio (modulasi/demodulasi), mengatur level tegangan, kabel, pin, frekuensi, serta sinkronisasi sinkron (clock), dan kecepatan pengiriman (bit rate) seperti duplex, simplex, atau half-duplex. Sederhananya, lapisan ini adalah "jembatan" antara data di perangkat dan media pengirimannya.

Menurut GeeksforGeeks (2025) Lapisan Fisik menjalankan fungsi utama berikut:

• Pengiriman bit: Mengubah data dari lapisan Data Link menjadi sinyal yang bisa dikirim media (encoding/decoding).

• Sinkronisasi & pengaturan bit rate: Menyinkronkan pengirim dan penerima agar pengiriman bit stabil.

• Mode transmisi: Menentukan mode komunikasi—simplex (satu arah), half-duplex (dua arah tidak simultan), atau full-duplex (dua arah bersamaan).

• Konfigurasi line & topologi fisik: Menentukan bagaimana perangkat terhubung (point-to-point, bus, star, mesh).

• Perangkat dan interface fisik: Mencakup konektor, NIC, kabel Ethernet/Fiber, repeater, dan hub. Termasuk juga teknologi seperti 802.11 (Wi-Fi) dan USB.

🧩 Contoh Umum yang Beroperasi pada Lapisan Fisik:

• Standar Media: 100BASE-TX, 1000BASE-T, 802.11 (Wi-Fi), Bluetooth, Fiber optic

• Perangkat: NIC (Network Interface Card), Hub, Repeater, Kabel UTP/Optik, Jack RJ-45

Dari dua pendapat tersebut dapat disimpulkan Lapisan Fisik adalah pondasi komunikasi pada model OSI, bertanggung jawab menyandikan dan mengirim bit melalui media fisik. Tanpa lapisan ini, lapisan di atasnya seperti Data Link atau Network tidak bisa beroperasi—karena tanpa media fisik, tidak ada jembatan data yang bisa dilewati.

🧱 Lapisan 2 — Data Link Layer (Protokol & Pengalamatan MAC)

Data Link Layer

Sumber: cspsprotocol.com

Menurut Wikipedia (via ITU Online, Maret 2025), Lapisan Data Link pada Model OSI bertugas sebagai lapisan ke-2 yang menjaga reliabilitas pengiriman data antar dua perangkat yang terhubung secara langsung. Lapisan ini membungkus paket lapisan jaringan (IP, dsb.) ke dalam frame, serta memastikan data sampai dengan benar melalui fungsi:

• Framing: membagi data menjadi potongan kecil (frame) agar dapat dikelola dengan mudah.

• Deteksi & Koreksi Error: menggunakan CRC (misalnya Frame Check Sequence) untuk memverifikasi integritas data.

• Pengendalian Arus (Flow Control): mencegah pengirim membanjiri penerima dengan data terlalu cepat.

• Kontrol Akses Media (MAC): memutuskan kapan perangkat boleh mengirim agar tidak terjadi tabrakan data.

• Pengalamatan Fisik (MAC Addressing): menggunakan alamat unik tiap kartu jaringan (NIC) untuk menjamin frame diteruskan ke tujuan yang tepat.

• Sub-Layer: terdiri dari Logical Link Control (LLC) dan Media Access Control (MAC), yang masing-masing mengatur komunikasi logis dan akses fisik ke media.

Menurut GeeksforGeeks (April 2025), Lapisan Data Link juga mencakup berbagai protokol yang umum digunakan di dunia nyata seperti:

• Ethernet (IEEE 802.3): untuk jaringan LAN kabel, memakai CSMA/CD sebagai metode akses dan mengandalkan tabel MAC di switch untuk pengiriman.

• Wi-Fi (IEEE 802.11): jaringan nirkabel yang menggunakan CSMA/CA dan memiliki header address sampai 4 MAC fields.

• HDLC, PPP, ATM: protokol point-to-point dan wide-area lain yang operasional di lapisan ini.

• Lapisan MAC menambahkan header dan trailer (penutup) seperti EtherType dan FCS (CRC) untuk verifikasi, serta menangani topologi fisik seperti star atau mesh.

Dari dua pendapat tersebut dapat disimpulkan:

Lapisan Data Link adalah penghubung penting antara lapisan fisik (bit mentah) dan jaringan (IP).

• Fungsi utamanya: mengikat, mengatur pengiriman, dan menjamin integritas data yang ditransfer.

• Dengan MAC Address, frame dapat diarahkan ke perangkat tepat tanpa gangguan.

• Memberikan keandalan dan efisiensi local dalam transmisi data antar perangkat di jaringan yang sama.

🧱 Lapisan 3 – Network Layer (Pengalamatan IP & Routing)

Network Layer

Sumber: fossbytes.com

Menurut Wikipedia / Azion (2024) Lapisan Network (Lapisan 3) pada Model OSI bertanggung jawab untuk pengalamatan logis (IP Addressing) dan penentuan rute (routing) untuk pengiriman paket data antar jaringan. Lapisan ini menerima segmen dari Transport Layer, menambahkan header IP, lalu meneruskannya ke Data Link untuk dikirim melalui media fisik. Fungsi utamanya meliputi:

• Menentukan jalur terbaik menggunakan routing (menggunakan router dan tabel routing)

• Melakukan fragmentasi jika ukuran paket melebihi MTU jaringan, lalu melakukan reassembly di sisi penerima

• Menggunakan protokol seperti ICMP untuk diagnosa (misalnya ping, traceroute)

• Menyediakan pengalamatan independen jejaring melalui IP v4/IPv6 untuk mengidentifikasi setiap node di jaringan global

Menurut GeeksforGeeks (2025) Network Layer menangani logical addressing dan struktur rute antar-host. Berikut beberapa poin penting:

• Assigned IP Address memberi identitas unik setiap perangkat dalam jaringan

• Forwarding dilakukan oleh router menggunakan routing table, baik secara statis maupun dinamis lewat protokol seperti OSPF atau BGP

• Fragmentasi dan Reassembly menjaga agar data besar tetap dapat melewati jaringan meski melewati beberapa segmen

• Implementasi NAT (Network Address Translation) juga termasuk dalam lapisan ini—untuk menghubungkan jaringan privat ke publik menggunakan satu atau beberapa IP publik

Dari dua pendapat tersebut dapat disimpulkan:

Lapisan Network adalah penghubung penting antara jaringan lokal dan jaringan global.

• Berfungsi menyediakan IP Address untuk setiap host, mengatur routing antar-jaringan, serta menangani fragmentasi paket jika diperlukan.

• Router adalah perangkat utama di lapisan ini yang menggunakan routing table untuk meneruskan paket ke jalur terbaik.

• Meski berbasis OSI traditional, lapisan ini sangat relevan dengan model TCP/IP (Internet Layer), khususnya saat mengamati paket IP dalam jaringan nyata.

🧱 Lapisan Transport (TCP vs UDP)

TCP vs UPD

Sumber: gumlet.io

Menurut Wikipedia – Transport Layer (diakses tahun 2025), lapisan transport bertugas menghubungkan aplikasi dengan jaringan. Fungsi utamanya mencakup segmentasi/pemuatan data, pengendalian flow control, retransmisi ketika terjadi error, dan multiplexing port (demultiplexing data dari berbagai aplikasi).

TCP beroperasi sebagai connection-oriented protocol, sehingga membentuk "jaringan virtual" melalui three-way handshake sebelum transfer dimulai. Fitur-fiturnya meliputi pengiriman data urut, tepat, dan acknowledgment atas penerimaan sukses. TCP juga mengimplementasikan congestion control seperti sliding window untuk memperlancar aliran data.

Sementara itu, UDP adalah connectionless protocol, yang berarti tidak membangun koneksi sebelum pengiriman. UDP tidak menjamin urutan atau keberhasilan data, namun memiliki overhead sangat rendah, cocok untuk aplikasi yang prioritaskan kecepatan — seperti streaming, gaming, atau DNS.

Menurut GeeksforGeeks – "Differences Between TCP and UDP" (2025), TCP cocok untuk aplikasi yang memerlukan ketelitian dan reliabilitas tinggi seperti web browsing, email, dan transfer file, karena mampu melakukan perulangan pengiriman data (retransmission), penyusunan urutan segmen, serta pengakuan penerimaan (ACK).

Sebaliknya, UDP tidak menyediakan pengendalian aliran atau retransmisi, hanya menggunakan checksum sederhana untuk validasi data. Header-nya sangat ringan (8 bytes), tidak terjadi urutan pengiriman, dan tidak ada sumber daya overhead karena tidak memakai handshake, sehingga lebih cepat tetapi tidak dapat diandalkan sepenuhnya.

Dari dua pendapat tersebut dapat disimpulkan Lapisan Transport (Layer 4) adalah lapisan yang menjamin aplikasi dapat saling bertukar data secara efisien.

TCP adalah protokol andalan bila kamu butuh:

• Transfer data yang reliabel dan urut,

• Pengembalian data otomatis jika terjadi error,

• Dialog "handshake" sebelum kirim data.

Cocok untuk: web, email, file transfer.

UDP, sebaliknya, cocok untuk situasi yang memprioritaskan latensi rendah daripada reliabilitas:

• Tidak pakai "handshake", pengiriman one-way,

• Tidak urut, tidak ada pengulangan,

• Efisien dan cepat.

Cocok untuk: video streaming, gaming, DNS queries.

🧱 Lapisan 5-7 — Session, Presentation & Application Layer

Session layer OSI

Sumber: pinimg.com

The presentation layer

Sumber: cloudflare.com

Application Layer

Sumber: tse4.mm.bing.net

Menurut Wikipedia (2025) Lapisan-lapisan ini berada di bagian atas Model OSI dan berfungsi sebagai antarmuka langsung antara aplikasi pengguna dan jaringan:

• Session Layer (Lapisan 5): bertugas mengatur sesi komunikasi antara dua aplikasi—membuka, menjaga, dan menutup koneksi. Menyediakan dialog control, mode komunikasi (simplex, half-duplex, full-duplex), serta synchronization checkpoint yang memungkinkan pemulihan (resume) setelah gangguan.

• Presentation Layer (Lapisan 6): berperan sebagai "jembatan format" antara data aplikasi dan jaringan. Termasuk enkripsi/dekripsi (contoh: TLS/SSL), kompresi (JPEG, MP4), dan translasi format data (ASCII ↔️ EBCDIC, XML, JSON).

• Application Layer (Lapisan 7): lapisan teratas yang menyediakan layanan jaringan seperti web browsing, email, dan file transfer. Protokol populer misalnya HTTP, SMTP, FTP. Lapisan ini memberi antarmuka bagi aplikasi agar dapat berkomunikasi melalui jaringan.

Menurut GeeksforGeeks (2025):

• Session Layer: bertanggung jawab untuk manajemen sesi, termasuk autentikasi dan kontrol dialog antar aplikasi (misalnya dalam RPC atau diskusi video call), serta menyediakan fitur seperti checkpointing dan resume.

• Application Layer: menyediakan protokol dan interface standar untuk layanan aplikasi. Contohnya: SMTP untuk email, FTP untuk transfer file, HTTP/HTTPS untuk web browsing, DNS untuk penamaan, dan lain sebagainya.

Dari dua pendapat tersebut dapat disimpulkan:

• Session Layer mengelola sesi komunikasi supaya tetap stabil dan terstruktur, meski terjadi gangguan atau interupsi.

• Presentation Layer mengatur tampilan dan keamanan data, melalui enkripsi, kompresi, dan konversi format—agar data bisa dimengerti oleh sistem penerima.

• Application Layer adalah lapisan paling dekat dengan user, menyediakan protokol layanan yang memudahkan aplikasi melakukan komunikasi jaringan.

Lapisan-lapisan ini bekerja secara berjenjang: ketika aplikasi mengirim data, dulu diproses di App → kemudian di Presentation dikodekan → dikontrol oleh Session → lalu diserahkan ke Transport Layer. Urutan terbalik berlaku saat menerima data di sistem lainnya.

C. Struktur dan Fungsi Lapisan TCP/IP

Network Access Layer (Lapisan TCP/IP)

NEtwork Acces Layer

Sumber: geeksforgeeks.org

Menurut Wikipedia (2025) Network Access Layer—dikenal juga sebagai Link Layer atau Network Interface Layer—merupakan lapisan paling rendah dalam model TCP/IP. Fungsinya adalah memastikan pengiriman frame data antar dua perangkat dalam satu jaringan fisik atau logis. Termasuk di dalamnya:

• Framing (mengubah paket IP menjadi frame yang bisa dikirim),

• Pengalamatan fisik (MAC address) untuk identifikasi perangkat dalam satu link,

• Akses media seperti CSMA/CD pada Ethernet atau CSMA/CA pada Wi-Fi,

• Deteksi kesalahan sederhana, misalnya melalui checksum, dan

• Independensi terhadap jenis hardware, memungkinkan bekerja di atas Ethernet, Wi-Fi, PPP, atau teknologi lain tanpa mengubah lapisan atas.

Menurut GeeksforGeeks (2025) Network Access Layer menggabungkan fungsi fisik (Physical) dan tautan data (Data Link) dari OSI menjadi satu kesatuan. Fungsi utamanya mencakup:

• Enkapsulasi paket IP menjadi frame,

• Pengaturan pengiriman antar node langsung,

• Penggunaan MAC address untuk forward frame, dan

• Adaptasi media jaringan, contohnya:

• Ethernet (IEEE 802.3) – menggunakan kabel dan switch,

• Wi-Fi (IEEE 802.11) – jaringan nirkabel dan access point,

• PPP, SLIP—untuk point-to-point (modem, serial link).

Dari dua pendapat tersebut dapat disimpulkan Network Access Layer adalah fondasi fisik dan logis stilaj protokol TCP/IP. Ia bertugas menyambungkan perangkat melalui media aktual—kabel atau gelombang—dengan membentuk frame, mengatur alamat MAC, dan meneruskan data antar node dalam satu link jaringan. Lapisan ini memastikan interoperabilitas antar perangkat dan memberikan kestabilan mekanisme pengiriman lokal dalam jaringan Ethernet, Wi-Fi, atau PPP.

Lapisan Internet (IP Layer) – IP, ICMP, ARP, dll.

IP, ICMP, ARP, dll

Sumber: edukedar.com

Menurut Wikipedia (edisi terakhir terupdate): Pada model TCP/IP, Internet Layer bertugas menangani logical addressing dan routing paket data antar-jaringan. Lapisan ini umum disebut juga sebagai Network Layer (OSI L3). Ia memungkinkan komunikasi end–to–end antar host melalui serangkaian router. Protokol utamanya meliputi:

• IP (Internet Protocol) – memberikan alamat logis (IP address), mengatur fragmentasi dan routing paket antar jaringan.

• ICMP (Internet Control Message Protocol) – untuk pemantauan dan pengiriman pesan error (contoh: echo request/reply, destination unreachable, TTL expired).

• ARP (Address Resolution Protocol) – memetakan IP address ke MAC address dalam jaringan lokal agar paket IP dapat diteruskan di lapisan link.

• IGMP (Internet Group Management Protocol) – mengatur keanggotaan multicast pada IPv4.

• ICMPv6 – Neighbor Discovery Protocol (NDP), Multicast Listener Discovery (MLD) – setara ARP dan IGMP pada IPv6.

Menurut TechTarget – artikel "15 Common Network Protocols" (Feb 2025): Lapisan Internet juga mencakup protokol yang memfasilitasi komunikasi saat ini:

• ARP mempercepat komunikasi dalam LAN dengan IP-to-MAC mapping sehingga router tahu kemana harus meneruskan frame.

• ICMP digunakan oleh tools seperti ping dan traceroute untuk memeriksa konektivitas dan melaporkan masalah jaringan.

• Selain itu, lapisan ini menjaga struktur routing sehingga data bisa berpindah antar berbagai jaringan hingga mencapai tujuan, dengan memanfaatkan IP dan tabel routing.

Dari dua pendapat tersebut dapat disimpulkan Lapisan Internet adalah inti dari model TCP/IP, bertanggung jawab atas alamat logis, routing, penanganan error, serta adaptasi ke lapisan fisik.

Protokol IP menyediakan IP address, fragmentasi paket, dan routing antar jaringan

ARP menghubungkan alamat IP dengan alamat fisik (MAC) dalam jaringan lokal

ICMP memberi feedback error dan diagnostik operasi (ping, traceroute)

(Opsional) IGMP atau ICMPv6/NDP mengelola grup multicast atau neighbor discovery pada IPv6

Dengan memahami protokol pada lapisan ini, kamu dapat menjelaskan cara paket data berpindah dari satu jaringan ke jaringan lain, serta mengetahui bagaimana alamat logis dan fisik saling bekerja dalam keseluruhan sistem TCP/IP. Ini adalah konsep dasar yang sangat penting ketika kamu belajar routing, subnetting, ataupun tools seperti Wireshark pada analisis jaringan.

Lapisan Application (Top Layer – Model TCP/IP)

(Top Layer – Model TCP/IP)

Sumber: media.licdn.com

Menurut Wikipedia – "Internet Protocol Suite" (diakses 2025) Lapisan Application merupakan tumpukan teratas dari model TCP/IP, bertugas menyediakan layanan jaringan langsung kepada aplikasi pengguna. Protokol-protokol di lapisan ini mengatur bagaimana aplikasi dapat saling bertukar data melalui internet. Contoh protokol yang umum digunakan:

• HTTP (Hypertext Transfer Protocol) – standar utama untuk komunikasi situs web

• FTP (File Transfer Protocol) – untuk transfer file antar server dan klien

• SMTP (Simple Mail Transfer Protocol) – protokol pengiriman email ke server

• DNS (Domain Name System) – mengubah nama domain menjadi IP address

• DHCP (Dynamic Host Configuration Protocol) otomatisasi konfigurasi IP address

• POP3, SNMP, Telnet, dan lainnya.

Data yang dikirim melalui lapisan ini dienkapsulasi dalam transport stream seperti TCP atau UDP sebelum dikirim melalui lapisan bawah.

Menurut TechTarget – "What is TCP/IP and How Does it Work?" (diupdate 2025) Lapisan ini menyediakan pertukaran data terstandar antar aplikasi, sekaligus mendukung pembentukan komunikasi sederhana sampai kompleks, tergantung kebutuhan protokol:

• HTTP & HTTPS – digunakan browser untuk mengambil halaman web menggunakan port 80 atau 443

• FTP – untuk upload/download file (port 20/21)

• SMTP – layanan pengiriman pesan email menggunakan port 25/587

• DNS – menerjemahkan nama website jadi IP (port 53)

• Juga mencakup POP3, Telnet, SNMP, dan protokol lain yang melayani aplikasi atau layanan TI.

Lapisan ini bersifat high-level: ia tertarik memproses data, bukan detail jaringan fisik dibawahnya.

Dari dua pendapat tersebut dapat disimpulkan Lapisan Application menjembatani antara aplikasi pengguna (seperti browser, email client, FTP client) dan lapisan bawah sistem jaringan.

– Ia menjalankan protokol berbasis teks yang menjalankan fungsi sehari-hari internet, seperti HTTP, FTP, SMTP, dan DNS.

– Tidak mengelola pengiriman paket secara detail, tetapi hasilnya diproses oleh Transport Layer (TCP/UDP) dan lapisan bawah hingga sampai di tujuan.

Memahami protokol di lapisan ini membantumu menjelaskan bagaimana aplikasi seperti web, email, dan DNS berfungsi secara teknis dengan mengacu pada standar yang jelas dan terkenal.

Mapping Lapisan OSI ke Model TCP/IP

Menurut Wikipedia (2025, diperbarui bulan lalu), terdapat korespondensi konsep dalam fungsionalitas antar-muka kedua model:

• Lapisan Application (TCP/IP) mencakup semua fungsi OSI Lapisan 5 (Session), 6 (Presentation), dan 7 (Application).

• Lapisan Transport (TCP/IP) setara dengan OSI Lapisan 4 ditambah fungsi pengakhiran sesi dari OSI Session (Setting, Maintenance, Closing).

• Lapisan Internet (TCP/IP) merepresentasikan sebagian besar fungsi OSI Lapisan 3 (Network): pengalamatan IP, routing, fragmentasi, ICMP/ARP, dan sebagainya.

• Lapisan Network Access / Link (TCP/IP) menyatukan fungsi OSI Lapisan 2 (Data Link) dan sebagian fungsi Lapisan 1 (Physical) seperti framing, kontrol MAC, sinyal, media.

Menurut sumber teknis seperti Imperva (2025), model TCP/IP secara pragmatis menggabungkan beberapa lapisan konsep OSI ke dalam lapisan yang lebih umum:

• Session, Presentation, Application dikelompokkan ke dalam satu Application Layer

• Physical dan Data Link disatukan dalam Network Access Layer (juga sering disebut Link atau Network Interface)

Dari dua pendapat tersebut dapat disimpulkan:

• OSI memberi kerangka konseptual yang ideal untuk memahami dan mendesain jaringan komunikasi dalam 7 lapisan.

• TCP/IP mengimplementasikan model lebih praktis yang dipakai sehari-hari di internet, dengan menyederhanakan struktur (4 lapisan):

• Membagi fungsionalitas session–presentation–application sebagai satu kesatuan pada Application Layer.

• Menyatukan lapisan fisik dan data link pada Network Access.

• Meskipun formalisme dan lapisan berbeda, keduanya cocok dipelajari secara komplementer. OSI ideal untuk troubleshooting dan analisis jaringan; TCP/IP adalah model yang benar-benar berjalan di dunia nyata.

• Dengan memahami mapping ini, kamu punya peta jalan untuk melacak di lapisan mana proses seperti routing, multiplexing, atau framing terjadi — sangat membantu saat debugging atau perancangan jaringan.

Implementasi OSI & TCP/IP dalam Kehidupan Sehari-hari

Implementasi OSI & TCP/IP dalam Kehidupan Sehari-hari

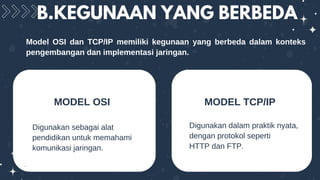

Sumber: slidesharecdn.com

Menurut Plixer – The Network Layers Explained (2025) Ketika kamu mengakses website, chatting di WhatsApp, atau menonton YouTube, data berjalan melalui setiap lapisan dari model OSI dan TCP/IP secara berurutan. Misalnya:

• Saat kamu buka browser → HTTP request diteruskan ke Application Layer TCP/IP (hampir sama dengan lapisan 5–7 OSI).

• Data dipecah jadi segmen (lapisan Transport/IP), diberi alamat IP tujuan, dan dikirim ke lapisan Link/Network Access (Ethernet atau Wi-Fi).

• Router meneruskan paket (lapisan Internet), switch meneruskan frame (lapisan Data Link), dan sinyal elektrik atau gelombang radio digunakan untuk transmisi fisik (lapisan Physical).

• Ketika tiba di komputer penerima, data dirakit kembali hingga sampai di browser, chat-app, atau email client — lengkap dengan verifikasi urutan, checksum, dan penguraian enkripsi seperti HTTPS.

Setiap aplikasi sehari-hari seperti Skype, Zoom, atau Outlook secara tak langsung melibatkan semua lapisan tersebut untuk melakukan komunikasi yang andal, aman, dan responsif.

Menurut 15Packets – Real-Life Example of TCP/IP and OSI layers (2024) Bayangkan kamu mengakses https://example.com di laptop:

1. Browser membuat paket HTTPS via TCP → ini di Application + Transport Layer (port 443).

2. OSI mencatat lapisan 7 (HTTP), lapisan 5–6 (TLS, session) tersembunyi dalam lapisan aplikasi TCP/IP.

3. TCP menentukan urutan dan kehandalan, kemudian datanya dikirim lewat frame ber-MAC address lokal.

4. Switch mengoperasikan lapisan 2 (Data Link), router melakukan routing di lapisan 3 (IP, ARP).

5. Saat sampai di server web, data didekapsulasi secara berurutan (physical → data link → network → transport → application), barulah kamu lihat halaman website tampil.

Transmisi ini menggambarkan proses enkapsulasi dan de-enkapsulasi model OSI/TCP-IP nyata, dari Layer 7 hingga Layer 1, dan balik lagi.

Dari dua pendapat tersebut dapat disimpulkan:

• Model OSI digunakan secara konseptual untuk memahami bagaimana komunikasi data berlapis-lapis: dari aplikasi pengguna hingga sinyal pinggir kabel atau gelombang.

• Model TCP/IP merepresentasikan model nyata yang dijalankan saat ini di internet dan jaringan kantor.

• Dalam kehidupan sehari-hari (browsing, streaming, chat, game online), data bergerak menyusuri urutan lapisan ini: aplikasi → transport → internet → link → aplikasi.

• Memahami implementasi ini membantu kamu debug jaringan (Wireshark), mengenali bagian mana yang rusak (IP salah, port diblokir, kabel putus), dan mendesain solusi jaringan yang tepat.
